Enerji Təchizatı və Paylama Sistemi üçün Güc Faktoru Kompensasiyası

(1)Reaktiv güc, dövrədə elektrik və maqnit sahələrinin mübadiləsi yolu ilə elektrik avadanlıqlarında maqnit sahəsini yaradan və saxlayan elektrik enerjisidir. Xarici iş görmür, lakin elektrik enerjisini digər enerji formalarına çevirir. Elektromaqnit rulonları olan bütün elektrik avadanlıqları maqnit sahəsi yaratmaq üçün reaktiv güc istehlak etməlidir. Elektrik mühərrikinin rotor maqnit sahəsi enerji mənbəyindən reaktiv güc əldə etməklə yaradılır. Transformatorlar həmçinin transformatorun ikincil rulonunda maqnit sahəsi yaratmaq və ikincil rulonda gərginlik yaratmaq üçün reaktiv gücə ehtiyac duyurlar. Buna görə də, reaktiv güc olmadan mühərrik fırlanmayacaq, transformator gərginliyi dəyişə bilməz, və AC kontaktoru çəkilməyəcək.Normal şəraitdə elektrik avadanlıqları yalnız lazım deyil qəbul etməkenerji mənbəyindən aktiv güc, həm də ondan reaktiv güc. Elektrik şəbəkəsindəki reaktiv güc tələbatı ödəmək üçün kifayət deyilsə, elektrik avadanlıqları normal elektromaqnit sahəsi yaratmaq üçün kifayət qədər reaktiv gücə malik olmayacaq. Nəticədə, bu elektrik cihazları nominal şəraitdə işləyə bilmir və elektrik avadanlıqlarının terminal gərginliyi aşağı düşəcək və bununla da elektrik avadanlıqlarının normal işləməsinə təsir göstərəcək. Tutumlu reaktiv güc reaktiv güc mübadiləsi səbəbindən induktiv reaktiv gücün itkisini kompensasiya edə bilir və reaktiv gücü effektiv şəkildə balanslaşdırır. Generatorlar və yüksək gərginlikli ötürmə xətləri tərəfindən təmin edilən reaktiv güc tələblərə cavab vermir. ehtiyaclaryükün. Buna görə də, reaktiv gücü tamamlamaq və istifadəçilərin reaktiv gücə olan tələbatını təmin etmək üçün elektrik şəbəkəsində bəzi reaktiv güc kompensasiya cihazlarının quraşdırılması lazımdır. Enerji şəbəkəsində reaktiv güc kompensasiya cihazlarının quraşdırılmasının səbəbi budur.

(2)Elektrik şəbəkəsindəki elektrik yükləri, məsələn, mühərriklər və transformatorlar, müqavimətli induktiv yüklər kimi təsnif edilir. İnduktiv yüklərdə gərginlik və cərəyan fazaları arasında əhəmiyyətli bir faz fərqi mövcuddur. hansı kiadətən faza bucağının kosinusu kimi təsvir olunur. O, həmçinin güc əmsalı adlanır. Güc əmsalı istifadəçilər tərəfindən elektrik avadanlıqlarının rasional istifadəsini əks etdirən nisbətən vacib bir göstəricidir.bu istifadə qiymətelektrik enerjisinin və elektrik enerjisinin idarəetmə səviyyəsi istifadə.

Güc faktoru aşağıdakılara təsnif edilir:

①təbii güc amili

②ani güc faktoru

③çəkili orta güc əmsalı.

Thetəbii güc amilireaktiv güc kompensasiya cihazları quraşdırılmadıqda elektrik avadanlıqlarının güc əmsalına aiddir və ya başqa sözlə, elektrik avadanlıqlarının güc əmsalıdır. daxiliözü. Təbii güc əmsalının dəyəri ilk növbədə elektrik avadanlıqlarının yük xarakterindən asılıdır.

Müqavimət yükləri (məsələn, közərmə lampaları və müqavimət sobaları) üçün güc əmsalı nisbətən yüksəkdir və 1-ə bərabərdir; İnduktiv yüklər (məsələn, elektrik mühərrikləri və qaynaq maşınları) üçün güc əmsalı nisbətən aşağıdır və 1-dən azdır.

Ani güc əmsalıgüc əmsalı ölçən cihazla müəyyən bir anda ölçülən güc əmsalı. Bu dəyər zamanla dəyişir və elektrik avadanlıqlarının növündən, yükün ölçüsündən və gərginlik səviyyəsindən asılı olaraq dəyişir.

Çəkili orta güc faktorumüəyyən bir müddət ərzində güc faktorunun orta dəyərini ifadə edir.

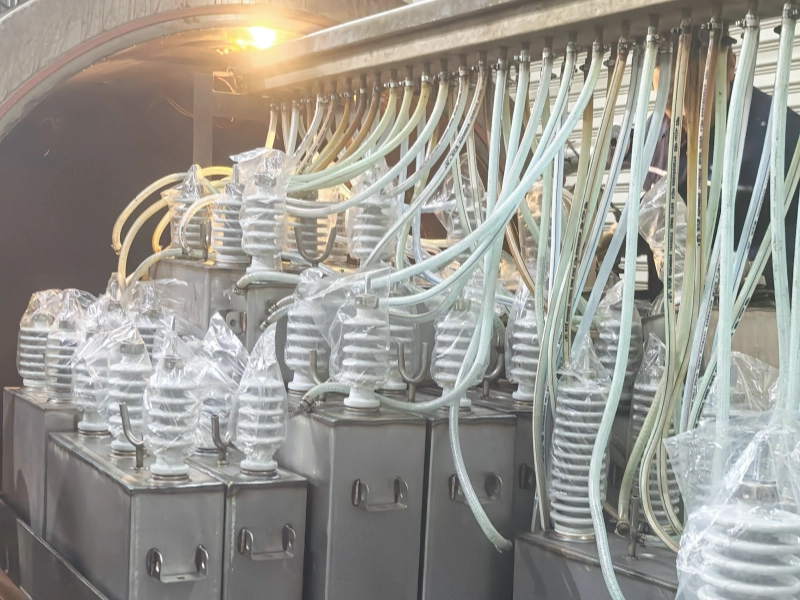

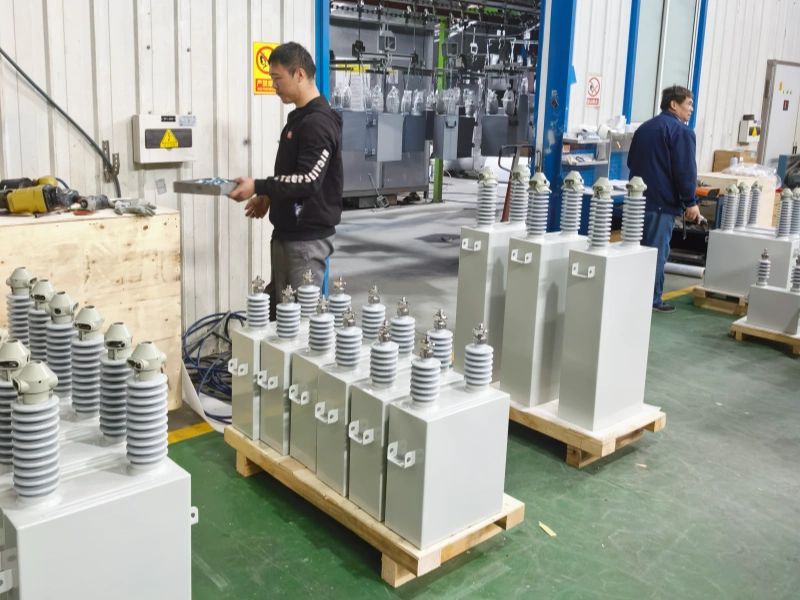

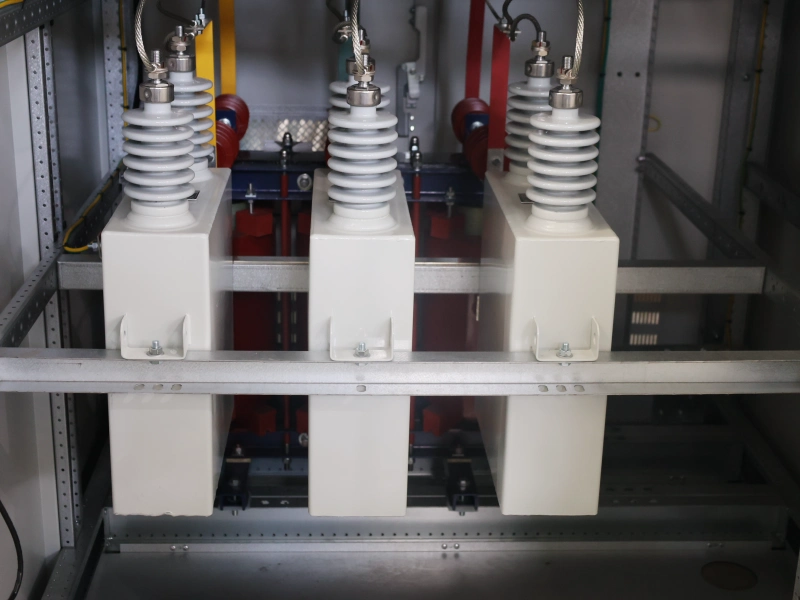

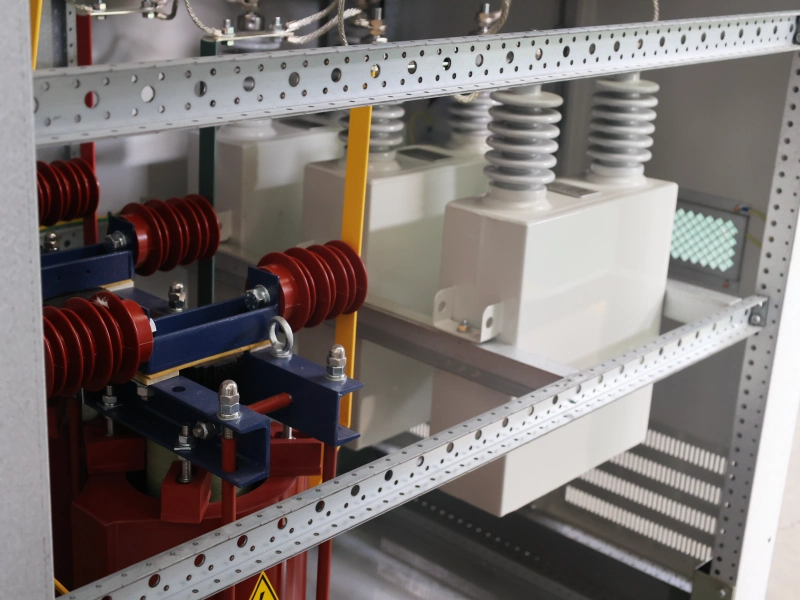

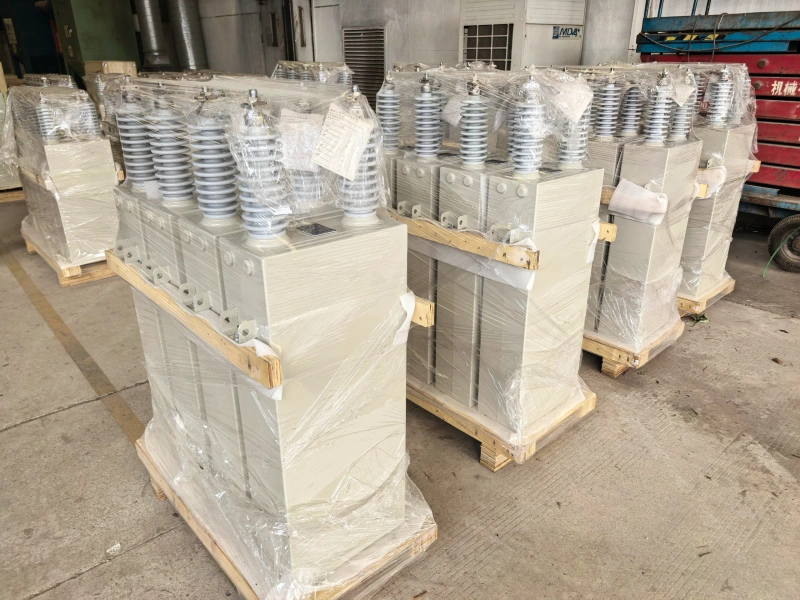

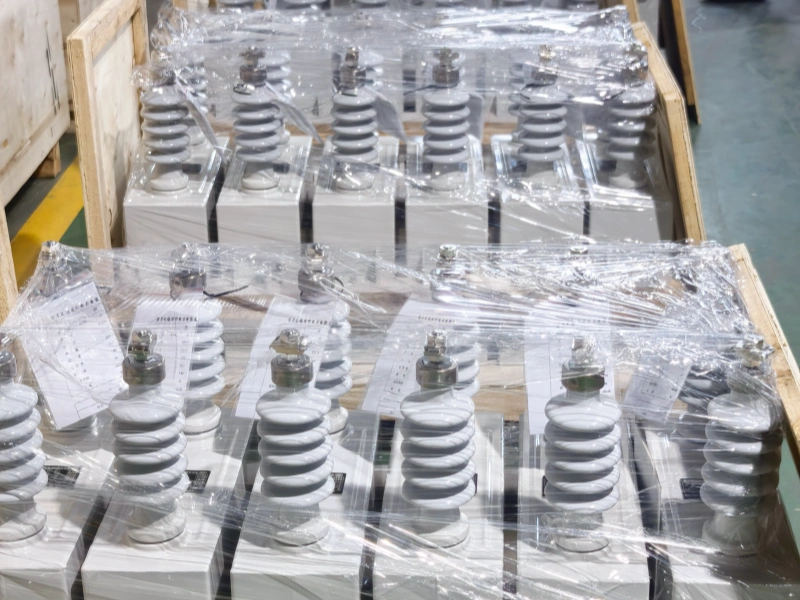

Enerji sistemlərində reaktiv gücü kompensasiya etmək üçün bir çox üsul mövcuddur, o cümlədən sinxron generatorların, sinxron mühərriklərin, sinxron kondensatorların istifadəsi. şunt kondensatorlarvə SVC-lər (Statik VAR Kompensatorları) və digərləri. Bir çox mühəndislik enerji təchizatı sistemlərində induktiv yüklərin yayılması səbəbindən ümumi ekvivalent yük induktiv olmağa meyllidir. Belə hallarda, reaktiv gücü kompensasiya etmək və güc faktorunu yaxşılaşdırmaq üçün şunt kondensator bankları adətən istifadə olunur. Enerji yerindəki generator dəsti tərəfindən təmin edildikdə, həm reaktiv gücü, həm də gərginliyi avtomatik olaraq tənzimləmək üçün avtomatik həyəcanlanma gərginlik tənzimləyicisi adətən quraşdırılır.

Quraşdırma yerindən asılı olaraq, şuntKondensatorlar üç növ kompensasiya üçün istifadə edilə bilər:

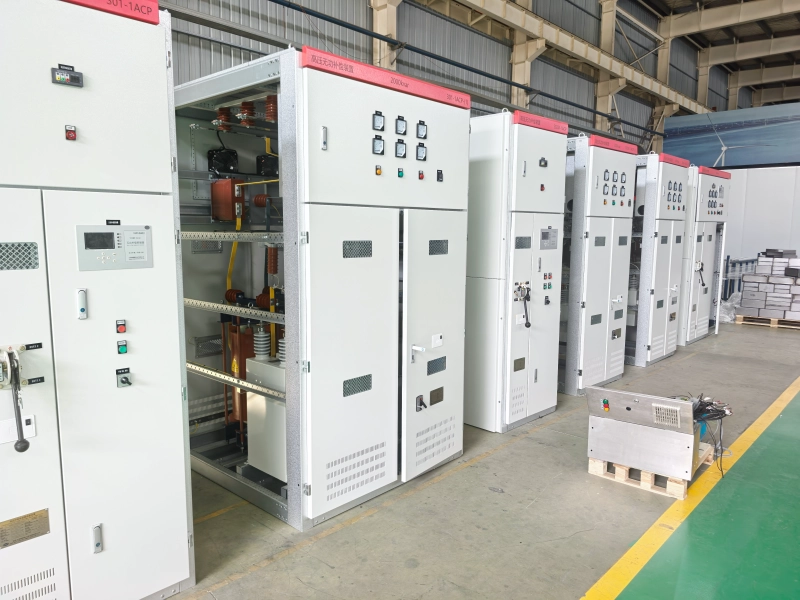

①Mərkəzləşdirilmiş kompensasiya: Kondensator batareyalarının avtobusun mərkəzi bir yerində quraşdırılması-Yarımstansiyanın ümumi güc amilini yaxşılaşdırmaq və qidalandırıcı xətlərdə reaktiv güc itkilərini azaltmaq üçün bar.

②Rayon kompensasiyası: Zonal kompensasiya üçün daha aşağı güc faktorları olan ərazilərdə şin çubuqlarına ayrıca kondensator batareyalarının quraşdırılması daha yaxşı kompensasiya effektləri verir. Lakin, çatışmazlıq odur ki, kompensasiya diapazonu mərkəzləşdirilmiş kompensasiya ilə müqayisədə daha kiçikdir.

③Yerli/Yerində kompensasiya:Reaktiv güc kompensasiyası üçün birbaşa ərazidə yük avadanlığının yaxınlığında kondensator batareyalarının quraşdırılması. Bu üsul, xüsusilə asinxron mühərriklər və əsasən flüoresan lampalardan ibarət işıqlandırma dövrələri kimi induktiv avadanlıqlar üçün təsirlidir. Bu yanaşmanın üstünlüyü, təchizat dövrəsinin güc faktorunu yaxşılaşdırması və elektrik avadanlıqlarının özünün gərginlik keyfiyyətini artırmasıdır. Lakin, çatışmazlıq, kondensator batareyalarının mərkəzləşdirilməmiş şəkildə yerləşdirilməsidir ki, bu da daha yüksək texniki xidmət iş yükünə səbəb olur. Yerli özünü bərpa edən kondensator texnologiyasının və istehsal standartlarının təkmilləşdirilməsi ilə yerli kompensasiya metodlarının təşviqi üçün şərait yaradılmışdır.
