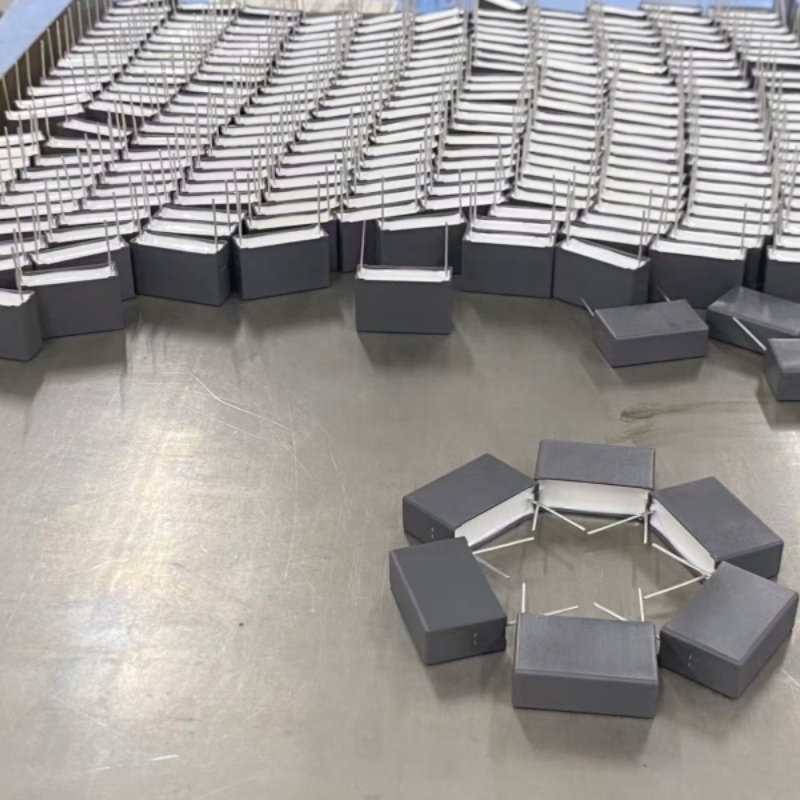

AC dövrə üçün PCB montaj kondansatörü

Təsvir
1.Plastik kvadrat qutunun kapsulyasiyası, quru qatran infuziyası;
2.Dielektrik: Ərimiş PP filmi
3.qalaylanmış mis məftilli aparatlar
4. aşağı ESL və ESR
5.Yüksək nəbz cərəyanı.

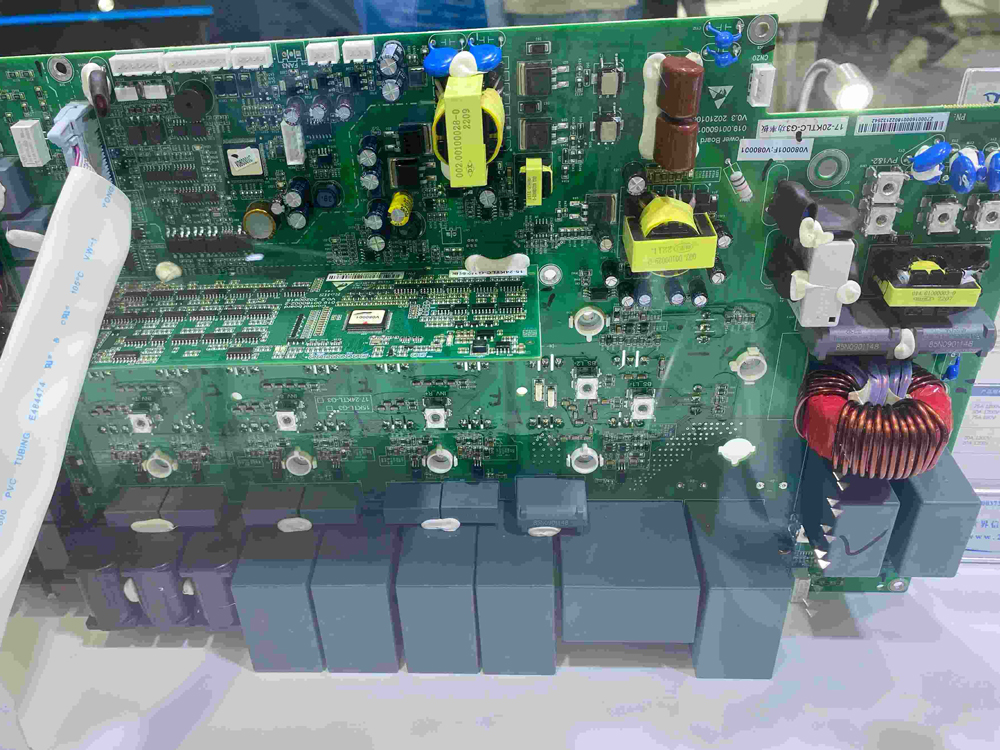

6. PCB quraşdırıla bilən;

Bizimlə əlaqə saxlayın

məhsul təfərrüatları

Texniki məlumatlar

Kapasitans diapazonu	0,33~60μF
Nominal gərginlik (U_N)	250VAC～480VAC
Urms	180VAC~350VAC
Kapsitans tolerantlığı	±5% / ±10%
Gərginliyə dözümlü	2.15U_RMS/10S və ya 1.5U_N/10S
həddindən artıq gərginlik	1.1Yükləmə müddətinin 30%-i qədər
	1.15Un 30dəq/gün
	1.2Un 5dəq/gün
	1.3 A 1 dəq/gün
Dissipasiya faktoru	tgδ≤0,0015 f=1KHz 20℃
İzolyasiya müqaviməti	RS*C≥5000S (20℃ 100VDC 60S-də)
Zərbə cərəyanına tab gətirin	Spesifikasiya vərəqinə baxın
Alovun gecikməsi	UL94V-0
Gözlənilən ömür	100000 saat (U_N; qaynar nöqtə≤70 °C)
İşləmə temperaturu	-40 ℃ ~ + 105 ℃ （105 ℃-dən yuxarı xüsusi dizayn）
Mövcud terminal sancaqları	2 sancaq, 4 sancaq, 6 sancaq, 12 sancaq

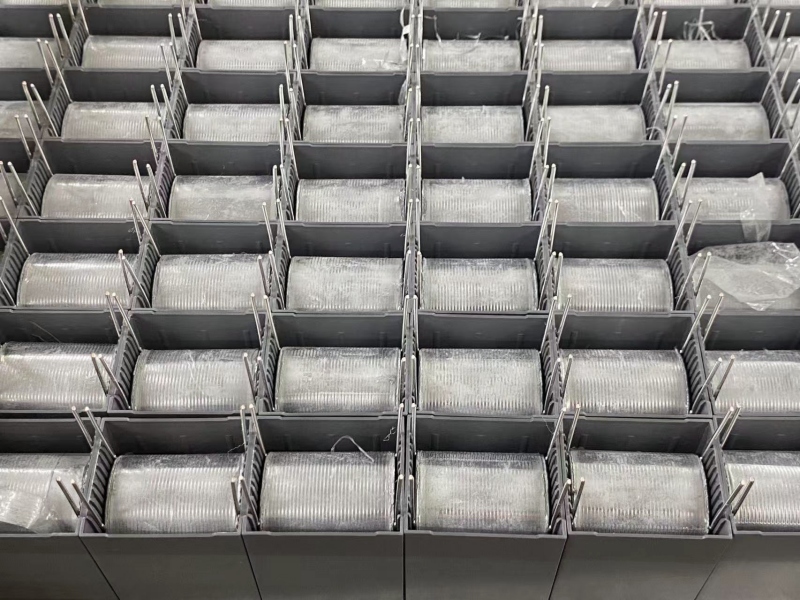

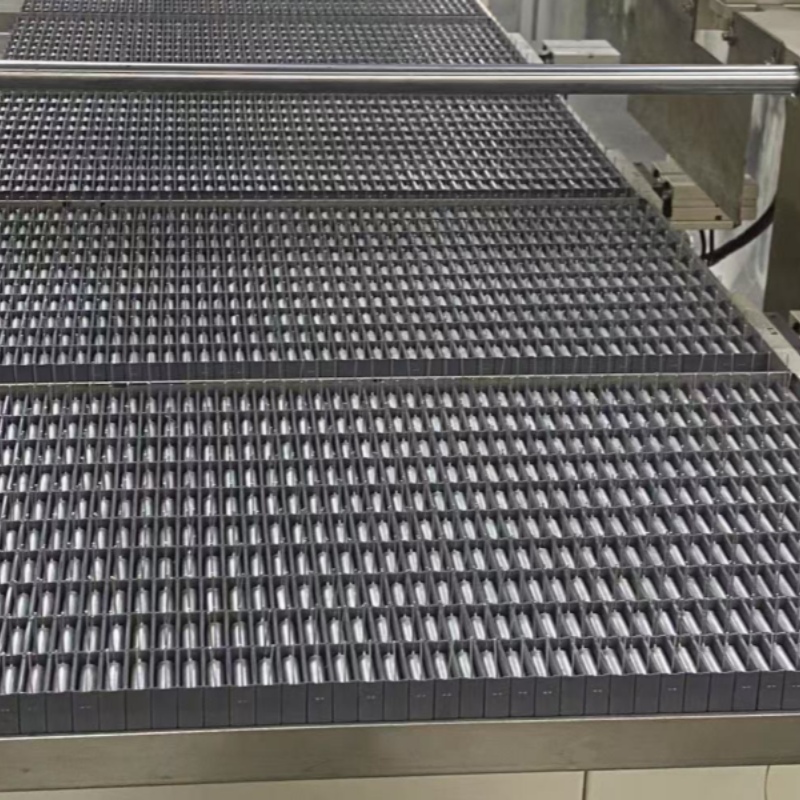

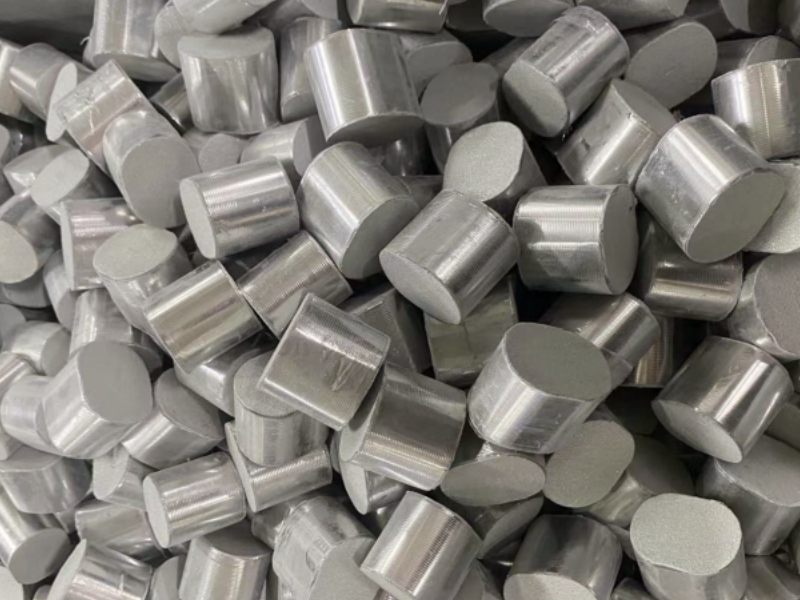

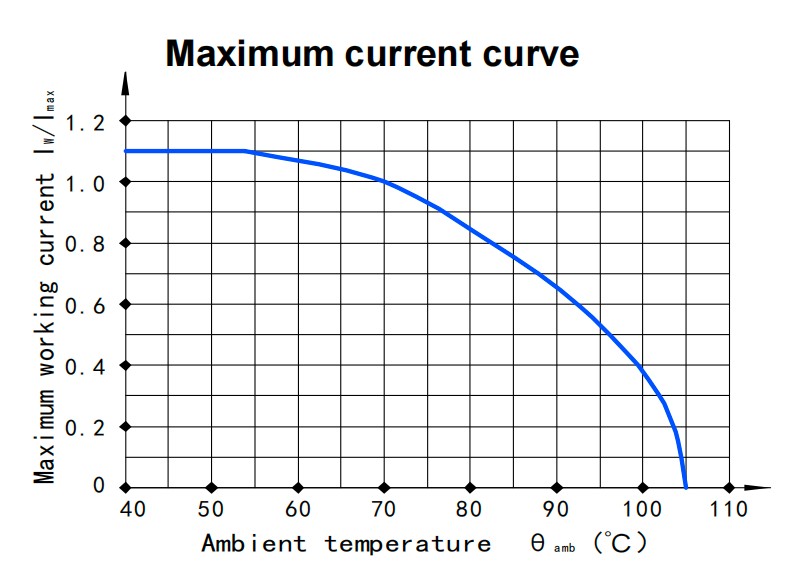

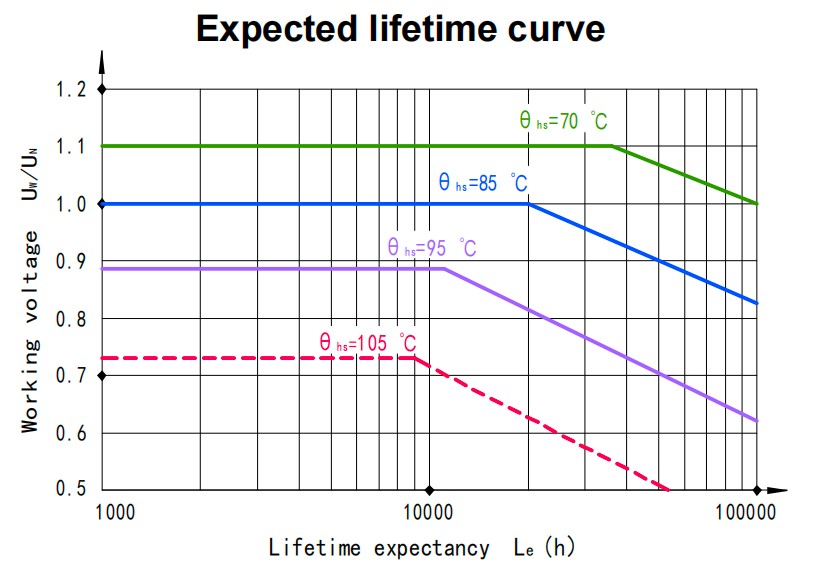

Gözləmə əyrisi

Forma çəkmə

Spesifikasiya vərəqi

yox	Nominal Gərginlik UN(VAC)	Nominal tutum CN (μF)	W±1,0(mm)	H±1,0(mm)	T±1,0(mm)	P±0,5(mm)	P2±0,5(mm)	d(mm)	RESR @10kHz(mΩ)	I^(A)	ls(A)	lmax(A)
yox
1	Urms=180Vac Un=250Vac UNDC=300Vdc	6.8	32	33	18	27.5		1.2	3.9	476	1428	11
2		10	32	33	18	27.5		1.2	2.7	700	2100	13
3		10	41.5	32	17	37.5		1.2	4.9	400	1200	10
4		15	41.5	37	22	37.5		1.2	3.3	600	1800	14
5		18	42	37	22	37.5		1.2	2.7	720	2160	14
6		20	42	37	22	37.5		1.2	2.5	800	2400	14
7		22	41.5	41	26	37.5		1.2	2.2	880	2640	14
8		25	41.5	41	26	37.5		1.2	2	1000	3000	14
9		30	42	45	30	37.5		1.2	1.6	1200	3600	14
10		33	42	45	30	37.5		1.2	1.5	1320	3960	14
11		40	57.5	45	30	52.5	20.3	1.2	2.6	800	2400	20
12		50	57.5	50	35	52.5	20.3	1.2	2.1	1000	3000	24
13		60	57.5	50	35	52.5	20.3	1.2	1.7	1200	3600	27
14	Urms=250Vac Un=350Vac UNDC=475Vdc	1	32	18	9	27.5		1	19.3	90	270	3
15		1.5	32	20	11	27.5		1	12.9	135	405	4
16		2	32	22	13	27.5		1	9.6	180	540	5
17		2.2	32	22	13	27.5		1	8.8	198	594	6
18		2.5	32	22	13	27.5		1	7.7	225	675	6
19		3	32	28	14	27.5		1	6.4	270	810	7
20		3.3	32	28	14	27.5		1	5.8	297	891	8
21		3.5	32	28	14	27.5		1	5.5	315	945	8
22		4	32	33	18	27.5		1.2	4.8	360	1080	10
23		4.5	32	33	18	27.5		1.2	4.3	405	1215	10
24		5	32	33	18	27.5		1.2	3.9	450	1350	11
25		6.8	32	37	22	27.5		1.2	2.8	612	1836	14
26		4.7	42	26	15	27.5		1.2	7.8	282	846	7
27		5	42	26	15	27.5		1.2	7.3	300	900	8
28		6	42	32	17	27.5		1.2	6.1	360	1080	9
29		6.5	42	32	17	37.5		1.2	5.6	390	1170	10
30		6.8	41.5	34	19	37.5		1.2	5.4	408	1224	10
31		7.5	41.5	34	19	37.5		1.2	4.9	450	1350	11
32		8	42	34	19	37.5		1.2	4.6	480	1440	121
33		10	42	37	22	37.5		1.2	3.7	600	1800	13
34		12	42	37	22	37.5		1.2	3	720	2160	14
35		15	42	41	26	37.5		1.2	2.4	900	2700	14
36	Urms=250Vac Un=350Vac UNDC=475Vdc	18	42	45	30	37.5		1.2	2	1080	3240	14
37		20	42	45	30	37.5		1.2	1.8	1200	3600	14
38		22	42	45	30	37.5		1.2	1.7	1320	3960	14
39		25	57.5	45	30	37.5	20.3	1.2	3.3	750	2250	18
40		30	57.5	45	30	37.5	20.3	1.2	2.7	900	2700	20
41		35	57.5	50	35	37.5	20.3	1.2	2.3	1050	3150	23
42		40	57.5	50	35	37.5	20.3	1.2	2	1200	3600	25
43	Urms=300Vac Un=425Vac UNDC=560Vdc	1	32	20	11	27.5		1	15.9	100	300	4
44		1.5	32	22	13	27.5		1	10.6	150	450	5
45		2	32	28	14	27.5		1	8.9	200	600	6
46		2.2	32	28	14	27.5		1	8	220	660	7
47		2.5	32	28	14	27.5		1	7.2	250	750	8
48		3	32	33	18	27.5		1.2	6.4	300	900	9
49		3.3	32	33	18	27.5		1.2	5.3	330	990	10
50		3.5	32	33	18	27.5		1.2	4.8	350	1050	10
51		4	32	33	18	27.5		1.2	4.6	400	1200	11
52		4.7	32	37	22	27.5		1.2	4	470	1410	13
53		5	32	37	22	27.5		1.2	3.4	500	1500	13
54		6.8	32	37	22	27.5		1.2	3.2	680	2040	14
55		3	42	26	15	37.5		1.2	10.1	210	630	6
56		3.3	42	26	15	37.5		1.2	9.2	231	693	7
57		3.5	42	26	15	37.5		1.2	8.6	245	735	7
58		4	41.5	32	17	37.5		1.2	7.6	280	840	8
59		4.5	41.5	32	17	37.5		1.2	6.7	315	945	9
60		4.7	41.5	32	17	37.5		1.2	6.4	329	987	9
61		5	41.5	34	19	37.5		1.2	6	350	1050	10
62		6	41.5	34	19	37.5		1.2	5	420	1260	11
63		6.8	42	37	22	37.5		1.2	4.4	476	1428	12
64		8	42	37	22	37.5		1.2	3.8	560	1680	13
65		10	41.5	41	26	37.5		1.2	3	700	2100	14
66		12	42	45	30	37.5		1.2	2.5	840	2520	14
67		15	42	45	30	37.5		1.2	2.1	1050	3150	14
68		18	57.5	45	30	52.5	20.3	1.2	3.8	720	2160	17
69		20	57.5	45	30	52.5	20.3	1.2	3.4	800	2400	18
70		22	57.5	45	30	52.5	20.3	1.2	3.1	880	2640	20
71		25	57.5	50	35	52.5	20.3	1.2	2.7	1000	3000	21
72		28	57.5	50	35	52.5	20.3	1.2	2.4	1120	3360	23
73	Urms=350Vac Un=480Vac UNDC=600Vdc	0.33	32	18	9	27.5		0.8	53.9	36	109	1.6
74		0.39	32	18	9	27.5		0.8	46	43	129	1.7
75		0.47	32	18	9	27.5		0.8	38.6	52	155	1.9
76		0,68	32	20	11	27.5		0.8	27.5	75	224	2.5
77		0,82	32	22	13	27.5		0.8	23.3	90	271	3
78		1	32	22	13	27.5		0.8	19.6	110	330	3.2
79		1.5	32	28	14	27.5		0.8	14	165	495	4.2
80		2	32	30	16	27.5		0.8	11.1	220	660	5
81		2.2	32	30	16	27.5		0.8	10.4	242	726	5.2
82		2.5	32	33	18	27.5		1	7	275	825	6.2
83		3	32	33	18	27.5		1	6.1	330	990	6.5
84		3.3	32	37	22	27.5		1	5.3	363	1089	7.4
85		3.5	32	37	22	27.5		1	5	385	1155	7.7
86		4	32	37	22	27.5		1	4.4	440	1320	7.9
87		1.5	42	26	15	27.5		1	19.3	113	338	8.2
88		2	42	26	15	27.5		1	14.9	150	450	2.8
89		2.2	42	26	15	27.5		1	13.7	165	495	3.7
90		2.5	42	30	16	37.5		1	12.3	188	563	4.6
91		3	42	30	16	37.5		1	10.5	225	675	4.8
92		3.3	41.5	32	17	37.5		1	9.7	248	743	5.3
93		3.5	41.5	32	17	37.5		1	9.3	263	788	5.7
94		4	41.5	34	19	37.5		1	8.3	300	900	6.2
95		4.5	42	37	22	37.5		1	7.6	338	1013	6.4
96		5	42	37	22	37.5		1	7	375	1125	7
97		5.5	42	37	22	37.5		1	6.6	413	1238	8
98		6	42	44	24	37.5		1	6.2	450	1350	8.3
99		6.5	41.5	44	24	37.5		1	5.8	488	1463	8.6
100		7	41.5	44	24	52.5		1	5.5	525	1575	9.7
101		7.5	41.5	41	26	52.5		1	5.3	563	1688	10
102		8	41.5	41	26	52.5		1	5.1	600	1800	10.3
103		8.5	42	43	30	52.5		1	4.9	638	1913	10.5
104		9	42	45	30	52.5		1	4.7	675	2025	10.5
105		9.5	42	45	30	52.5		1	4.5	713	2138	10.5
106		10	42	45	30	52.5		1	4.4	750	2250	10.5
107		10	57.5	45	30	52.5	20.3	1.2	5.7	450	1350	11.6
108		11	57.5	45	30	52.5	20.3	1.2	5.3	495	1485	11.9
109		12	57.5	45	30	52.5	20.3	1.2	4.4	540	1620	14.1
110		15	57.5	45	30	52.5	20.3	1.2	3.7	675	2025	16.4
111		16	57.5	50	35	52.5	20.3	1.2	3.5	720	2160	16.8
112		18	57.5	50	35	52.5	20.3	1.2	3.2	810	2430	18.1
113		20	57.5	50	35	52.5	20.3	1.2	2.9	900	2700	19.8
