Condensateur de puissance pour la compensation de la puissance réactive

Les équipements à charge non linéaire, tels que les convertisseurs de fréquence, les servovariateurs et les fours de chauffage/fusion électriques, sont largement utilisés dans le secteur industriel. Bien que ces dispositifs aient amélioré l'efficacité et l'intelligence de l'alimentation, ils imposent discrètement des contraintes au réseau électrique : une forte augmentation de la puissance réactive, des fluctuations de tension et une dégradation de la qualité de l'énergie. L'intégration à grande échelle des nouvelles énergies, comme l'éolien et le photovoltaïque, a particulièrement accentué les caractéristiques de charge inductive du réseau électrique en raison de leurs propriétés fluctuantes et non linéaires. Par conséquent, les systèmes de transport et de distribution d'électricité sont équipés d'un nombre croissant d'armoires de condensateurs de compensation afin de maintenir la qualité de l'énergie, d'améliorer le facteur de puissance et de réduire les pertes de puissance réactive. Mais quel est exactement le rôle d'un tel dispositif ? Condensateur de compensation L'armoire compense quoi ? S'agit-il d'un courant électrique ? Ou d'une tension ? Ou peut-être d'une puissance réactive ?

1. Compenser la puissance réactive

L'essence d'un armoire à condensateurs de compensationIl s'agit de compenser la puissance réactive générée par les charges inductives du réseau électrique. Autrement dit, condensateur de compensation le cabinet réalise Correction du facteur de puissance En modifiant l'angle de phase entre le courant et la tension, on régule le sens de circulation du courant réactif. Bien que la puissance réactive ne soit pas directement convertie en énergie utile (comme l'énergie mécanique ou thermique), elle représente l'« énergie du champ magnétique » nécessaire au fonctionnement normal du réseau électrique et sert principalement à maintenir les champs électromagnétiques d'équipements tels que les moteurs et les transformateurs.

Dans un circuit à courant alternatif, la relation entre la puissance active (P), la puissance réactive (Q) et la puissance apparente (S) satisfait :

La fonction de armoire de compensation de condensateurIl s'agit de fournir de la « puissance réactive capacitive » au système pour compenser la « puissance réactive inductive » consommée par la charge (notamment les moteurs, les transformateurs, etc.), réduisant ainsi la charge réactive totale du système, améliorant le facteur de puissance, réduisant les pertes en ligne et stabilisant le niveau de tension.

2. Principe de fonctionnement de l'armoire de compensation par condensateur : la charge inductive « emprunte de la puissance », le condensateur « restitue de la puissance ».

On peut expliquer le principe de compensation par une métaphore simple : les charges inductives (comme les moteurs) sont comme des utilisateurs qui aiment « emprunter à crédit », « emprunter de la puissance réactive » au réseau électrique pour établir un champ magnétique. CondensateursIls sont comparables à de bons voisins qui « paient d'avance », « injectant de la puissance réactive à l'avance » au moment opportun pour soulager le réseau électrique. Le courant d'un condensateur est en avance de phase de 90° par rapport à la tension, tandis que le courant d'une charge inductive est en retard de phase de 90° par rapport à la tension. Lorsqu'ils sont connectés en parallèle, ils se compensent, ce qui permet au courant et à la tension du réseau de rester en phase, d'améliorer le facteur de puissance et de réduire la puissance apparente et les pertes en ligne.

3. Est-ce que L'armoire de compensation par condensateur sert-elle à la compensation de tension ou à la compensation de courant ?

En résumé, l'armoire de compensation par condensateurs ne compense pas directement la tension ou le courant. Elle ne vise ni à augmenter ni à stabiliser la tension, ni à réduire l'amplitude du courant. Son action porte en réalité sur le déphasage du circuit, et son objectif principal est d'améliorer le facteur de puissance.

Cependant, en pratique, la compensation par condensateur peut effectivement améliorer la stabilité de la tension (car la chute de tension due à la réactance de la ligne est réduite) ; le courant diminue (car la puissance apparente diminue) ; la capacité du système est libérée (les transformateurs et les lignes ne supportent plus la responsabilité de la puissance réactive) ; de plus, elle peut également permettre des économies d’énergie et une réduction de la consommation (réduction des pertes en ligne et de la production de chaleur des équipements).

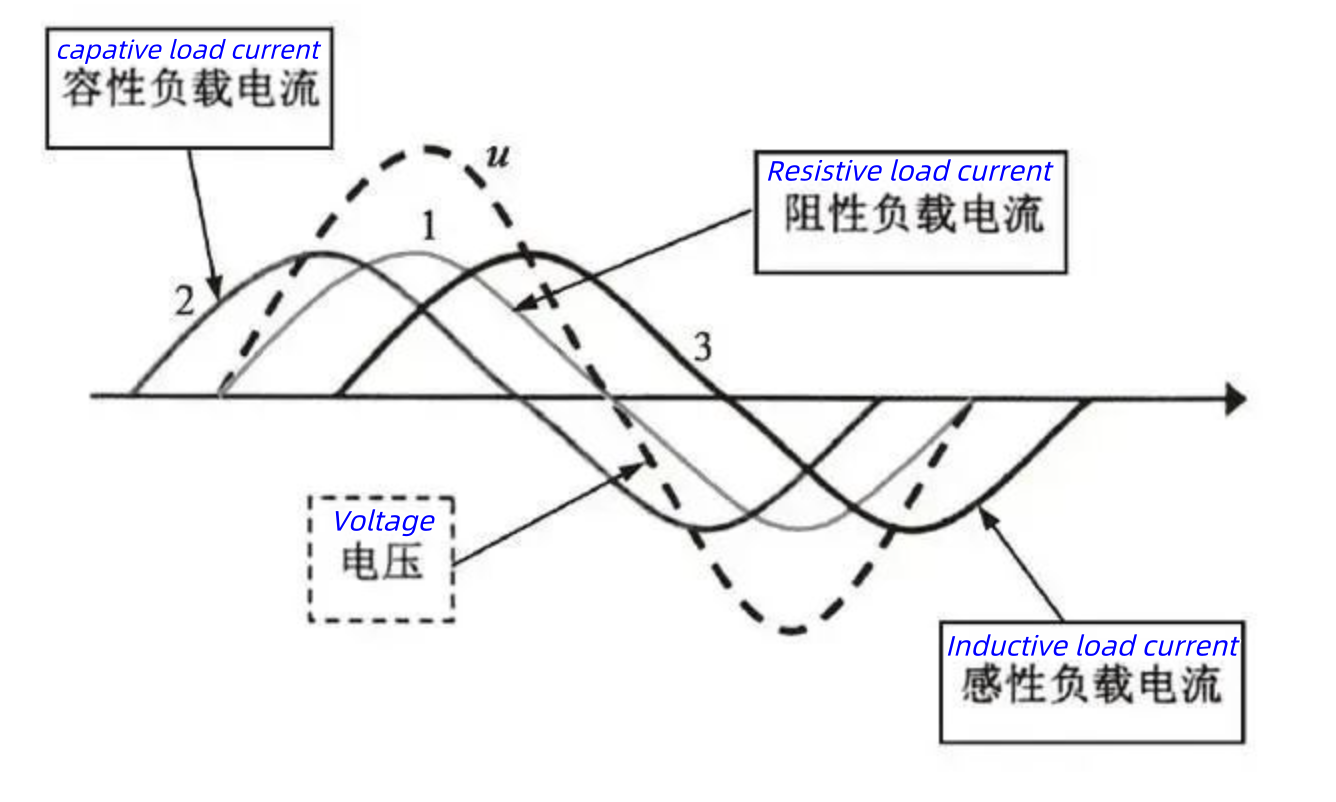

Fig. 1 Charge linéaire

4. Le Réflexions sur la compensation en présence de charges inductives, résistives et capacitives

• Les charges inductives (généralement appelées charges présentant des caractéristiques inductives, c'est-à-dire des charges dont le courant est en avance sur la tension) telles que les moteurs, les transformateurs et les redresseurs absorbent une grande quantité de puissance réactive. Des condensateurs sont nécessaires pour compenser cette puissance réactive inductive, et une armoire de compensation capacitive classique répond à ce besoin.
• Charges résistives : lampes à incandescence, fours à résistance, radiateurs, etc., dont le courant et la tension sont en phase et ne nécessitent pas de puissance réactive, donc aucune compensation. Ces charges se caractérisent par une variation synchrone du courant et de la tension, un déphasage nul et la génération de chaleur lors de leur fonctionnement.
• Les charges capacitives, telles que certaines alimentations sans coupure, les condensateurs de filtrage, les lignes de transport d'énergie longue distance et les câbles à vide, peuvent entraîner un phénomène de surcompensation de la puissance réactive capacitive. Dans ce cas, il est nécessaire d'introduire des réactances pour absorber l'excès de puissance réactive et éviter que le facteur de puissance ne devienne capacitif, ce qui provoque des oscillations de tension.

5. La compensation par condensateur est le moteur du « grand projet » d'optimisation de l'efficacité énergétique

L'armoire de compensation de condensateurs n'est pas conçue pour « compenser directement le courant » ni pour « augmenter la tension », mais elle régule précisément la direction et la forme de l'énergie électrique. Sa fonction est d'aider le réseau électrique à réduire le « travail inutile » et à accroître le « rendement énergétique ». Il s'agit essentiellement d'« optimiser la structure du réseau et d'améliorer sa qualité ». Concrètement, elle permet d'éviter les surcoûts liés à la correction du facteur de puissance, facturés par le réseau en cas de faible facteur de puissance. Elle réduit le courant de ligne et libère de la capacité d'alimentation, améliorant ainsi le rendement de l'alimentation. De plus, elle atténue les chutes de tension sur les lignes à grande distance, garantissant la stabilité de la tension et protégeant les équipements.

Par son action directe, il réduit le courant total, diminue les pertes globales, libère la capacité des transformateurs et des lignes, permet le raccordement de davantage de charges et optimise l'efficacité du réseau électrique ! Les entreprises peuvent ainsi réduire leurs dépenses d'électricité et éviter les amendes liées au non-respect des normes de facteur de puissance ! De plus, il permet de limiter les fluctuations de tension, de réduire l'impact des harmoniques et, par conséquent, d'améliorer la qualité de l'énergie et de renforcer la stabilité et la fiabilité du système.

Dans le contexte des réseaux intelligents, de l'intégration des nouvelles énergies, des économies d'énergie et de la réduction des émissions, les armoires de compensation de condensateurs jouent un rôle important et constituent un élément indispensable de tout système de distribution d'énergie moderne.
