필름 커패시터는 높은 리플 전류를 특징으로 합니다.

설명
1. 알루미늄 기둥 외피, 건식 에폭시 주입
2. 밀폐성이 우수한 절연 플라스틱 위치 고정 덮개
3. 금속화 자가 치유 필름
4. 높은 리플 전류 및 높은 dv/dt 내성 보유

저희에게 연락하세요

제품 상세 정보

애플리케이션

1. 태양광 인버터, 풍력 발전 변환기

2. 각종 주파수 변환기 및 인버터 전원 공급 장치

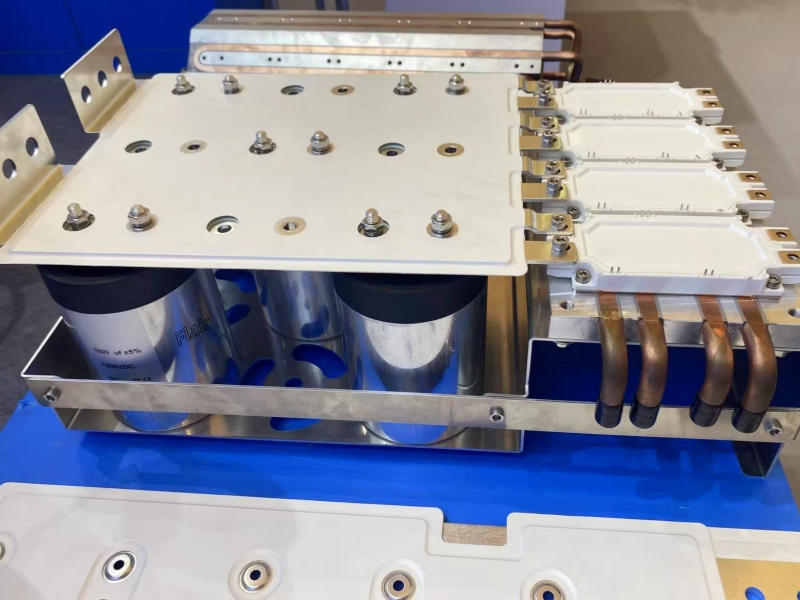

3. SVG, SVC 장치 및 기타 전력 품질 관리.

기준 치수

ΦD(mm)	P(mm)	H1(mm)	에스	에프	중
76	32	20	M12×16	M6×10	M8×20
86	32	20	M12×16	M6×10	M8×20
96	45	20	M12×16	M6×10	M8×20
116	50	22	M12×16	M6×10	M8×20
136	50	30	M16×25	M6×10	M8×20

기술 데이터

정전용량(C)_N)	24μF~5600μF (±5%/±10%)
정격 전압(U)_N)	500VDC~4000VDC
단자 간 전압	1.5U_NDC/60S
단자와 외피 사이의 전압	Un Un ≥ 1000+2×UN/ (VAC) 60S (최소 3000VAC)
과전압	1.1U_N(부팅 지속 시간의 30%)
	1.15유닛_N(하루 30분)
	1.2U_N(하루 5분)
	1.3U_N(하루 1분)
소산 계수	Tgδ₀≤0.0002 100Hz
절연 저항	IR*Cn≥30000S (20℃, 100V DC, 60초 기준)
난연성	UL94V-0
최대 고도	≥3000m
기대 수명	100,000시간(U)_N; 나_핫스팟≤70°C)
참조 표준	IEC 61071; GB/T17702
작동 온도	-40℃~85℃
터미널 유형	수컷 단자
터미널 유형	나사 구멍 단자
고정 스타일	하단 볼트
고정 스타일	바닥이 평평함 (케이스 중앙에 링 클립 있음)
설치 위치	어떤 포지션이든
설치 시 최대 토크	10N m
단자의 최대 토크	M6=5N m M8=6N m

기대 수명

사양서

DC 링크 필름 콘덴서(알루미늄 컬럼 쉘)는 주문 제작 가능합니다.
아니요	정격 전압(Un)	중국 (μF)	ESL (nH)	IP (KA)	~이다 서지(KA)	이르름스(A) @50℃	ESR(mΩ) @1KHz	Rth (K/W)	φD (mm)	흠)	무게(kg)
1	500V DC	380	50	3.80	11.4	45	2.2	4.5	76	75	0.51
2	500V DC	500	40	4.00	12.0	65	1.5	3.2	76	100	0.62
3	500V DC	750	50	3.75	11.3	65	1.6	3.0	76	130	0.77
4	500V DC	1000	50	5.00	15.0	70	1.5	2.7	86	130	1
5	500V DC	650	40	3.25	9.8	75	1.2	3.0	86	100	0.91
6	500V DC	650	50	3.25	9.8	60	1.5	3.7	96	75	0.75
7	500V DC	1250	50	5.00	15.0	80	1	3.1	96	130	1.2
8	500V DC	1800	50	7.20	21.6	85	0.8	3.5	116	130	1.6
9	500V DC	1450	60	5.80	17.4	90	0.9	2.7	86	190	1.55
10	500V DC	2700	60	8.10	24.3	100	0.8	2.5	116	190	2.45
11	600V DC	480	45	1.56	4.7	65	1.5	5.6	76	95	0.6
12	600V DC	650	50	1.56	4.7	63	1.9	4.7	76	120	0.7
13	600V DC	780	55	1.55	4.7	59	2.2	4.6	76	140	0.75
14	600V DC	820	40	3.06	9.2	70	1.5	4.3	76	155	0.9
15	600V DC	950	45	3.09	9.3	70	1.5	4.2	76	174	1
16	600V DC	650	45	2.12	6.4	70	1.2	5.1	86	95	0.72
17	600V DC	880	50	2.11	6.3	70	1.5	4.7	86	120	1
18	600V DC	1000	55	2.07	6.2	65	1.8	4.6	86	136	1.1
19	600V DC	1100	55	2.07	6.2	67	1.7	4.6	86	140	1.15
20	600V DC	1100	40	2.18	6.5	70	1.4	4.4	86	155	1.25
21	600V DC	1300	45	4.23	12.7	70	1.4	4.3	86	174	1.3
22	600V DC	2000	55	6.51	19.5	70	1.1	3.0	86	252	1.8
23	600V DC	900	45	2.90	8.7	70	1.3	4.7	106	95	1.2
24	600V DC	1200	50	2.85	8.6	70	1.4	4.1	106	120	1.48
25	600V DC	1400	55	2.87	8.6	70	1.5	3.9	106	136	1.66
26	600V DC	1500	55	2.74	8.2	70	1.6	3.8	106	140	1.72
27	600V DC	1600	40	5.92	17.8	70	1	3.5	106	155	1.99
28	600V DC	1800	45	5.80	17.4	70	1	3.2	106	174	2.28
29	600V DC	1200	45	3.90	11.7	80	0.7	5.4	116	95	1.2
30	600V DC	1600	50	3.83	11.5	80	1	5.0	116	120	1.5
31	600V DC	2100	40	7.84	23.5	100	0.8	3.6	116	158	2
32	600V DC	2400	45	7.81	23.4	100	0.9	3.4	116	174	2.2
33	600V DC	3000	50	11.20	33.6	100	0.8	2.7	116	230	2.8
34	600V DC	5600	60	15.94	47.8	100	0.8	2.0	136	295	4.9
35	700V DC	200	40	3.00	9.0	40	4	3.1	76	75	0.5
36	700V DC	360	45	1.56	4.7	63	1.6	5.6	76	95	0.6
37	700V DC	480	50	1.53	4.6	60	2.1	4.7	76	120	0.7
38	700V DC	580	55	1.53	4.6	56	2.4	4.6	76	140	0.75
39	700V DC	620	40	3.09	9.3	70	1.5	4.3	76	155	0.9
40	700V DC	720	45	3.12	9.4	70	1.6	4.2	76	174	1
41	700V DC	480	45	2.08	6.2	70	1.3	5.1	86	95	0.72
42	700V DC	550	50	6.60	19.8	65	1.8	2.6	86	130	1.1
43	700V DC	600	60	9.00	27.0	45	3.2	3.1	86	125	1.05
44	700V DC	650	50	2.08	6.2	66	1.7	4.7	86	120	1
45	700V DC	680	45	8.16	24.5	75	1.5	2.4	96	130	1.2
46	700V DC	720	60	8.63	25.9	55	2.6	2.5	96	125	1.15
47	700V DC	750	55	2.07	6.2	62	2	4.6	86	136	1.1
48	700V DC	780	55	2.06	6.2	63	1.9	4.6	86	140	1.15
49	700V DC	820	40	4.08	12.2	70	1.4	4.4	86	155	1.25
50	700V DC	950	45	4.12	12.4	70	1.5	4.3	86	174	1.3
51	700V DC	1500	55	6.50	19.5	70	1.1	3.0	86	252	1.8
52	700V DC	650	45	2.71	8.1	69	1.4	4.7	100	95	1.2
53	700V DC	900	50	2.76	8.3	69	1.5	4.1	100	120	1.47
54	700V DC	1000	55	2.65	8.0	67	1.7	3.9	100	136	1.67
55	700V DC	1100	55	2.79	8.4	68	1.7	3.8	100	140	1.69
56	700V DC	1100	40	5.26	15.8	70	1	3.5	100	155	2.01
57	700V DC	1300	45	5.42	16.3	70	1.1	3.2	100	174	2.28
58	700V DC	920	45	3.99	12.0	80	0.7	5.4	116	95	1.2
59	700V DC	1200	50	3.83	11.5	80	1	5.0	116	120	1.5
60	700V DC	1500	55	3.95	11.9	80	1.1	4.9	116	140	1.75
61	700V DC	1500	40	7.46	22.4	100	0.8	3.6	116	158	2
62	700V DC	1800	45	7.80	23.4	100	1	3.4	116	174	2.2
63	700V DC	2300	50	11시 44분	34.3	100	0.8	2.7	116	130	2.8
64	700V DC	3300	70	16.50	49.5	120	0.6	2.3	136	260	4.7
65	700V DC	4200	60	15.92	47.8	100	0.8	2.0	136	295	4.9
66	800V DC	110	45	2.20	6.6	75	2	1.8	86	80	0.8
67	800V DC	150	45	3.00	9.0	80	1.5	2.1	86	95	0.85
68	800V DC	250	45	3.75	11.3	45	3.1	3.2	86	75	0.8
69	800V DC	360	55	4.32	13.0	65	2.2	2.2	86	130	1.1
70	800V DC	290	45	1.53	4.6	61	1.7	5.6	76	95	0.6
71	800V DC	400	50	1.53	4.6	58	2.2	4.7	76	120	0.7
72	800V DC	480	55	1.56	4.7	55	2.5	4.6	76	140	0.75
73	800V DC	480	40	1.54	4.6	70	1.6	4.3	76	155	0.9
74	800V DC	560	45	2.91	8.7	70	1.7	4.2	76	174	1
75	800V DC	380	45	2.96	8.9	70	1.4	5.1	86	95	0.72
76	800V DC	520	50	2.01	6.0	64	1.8	4.7	86	120	1
77	800V DC	580	55	2.02	6.1	62	2	4.6	86	136	1.1
78	800V DC	630	55	1.95	5.9	60	2.1	4.6	86	140	1.15
79	800V DC	650	40	2.03	6.1	70	1.5	4.4	86	155	1.25
80	800V DC	750	45	3.94	11.8	70	1.6	4.3	86	174	1.3
81	800V DC	1100	55	3.96	11.9	70	1.2	3.0	86	252	1.8
82	800V DC	500	45	2.62	7.9	67	1.4	4.7	106	95	1.2
83	800V DC	700	50	2.70	8.1	67	1.6	4.1	106	120	1.47
84	800V DC	800	55	2.66	8.0	66	1.8	3.9	106	136	1.65
85	800V DC	850	55	2.70	8.1	66	1.8	3.8	106	140	1.68
86	800V DC	900	40	5.40	16.2	70	1.1	3.5	106	155	1.98
87	800V DC	1000	45	5.23	15.7	70	1.1	3.2	106	174	2.28
88	800V DC	720	45	3.80	11.4	80	0.8	5.4	116	95	1.2
89	800V DC	980	50	3.81	11.4	80	1.1	5.0	116	120	1.5
90	800V DC	1200	55	3.86	11.6	80	1.2	4.9	116	140	1.75
91	800V DC	1200	40	7.28	21.8	100	0.85	3.6	116	158	2
92	800V DC	1500	45	7.92	23.8	100	1	3.4	116	174	2.2
93	800V DC	1800	50	10.91	32.7	100	0.8	2.7	116	230	2.8
94	800V DC	3200	60	14.78	44.3	100	0.8	2.0	136	295	4.9
95	900V DC	290	45	1.53	4.6	56	2	5.6	76	95	0.6
96	900V DC	400	50	1.56	4.7	54	2.6	4.7	76	120	0.7
97	900V DC	480	55	1.54	4.6	51	2.9	4.6	76	140	0.75
98	900V DC	480	40	2.91	8.7	69	1.7	4.3	76	155	0.9
99	900V DC	560	45	2.96	8.9	68	1.8	4.2	76	174	1
100	900V DC	380	50	2.01	6.0	65	1.6	5.1	86	95	0.72
101	900V DC	520	55	2.02	6.1	60	2.1	4.7	86	120	1
102	900V DC	580	55	1.95	5.9	59	2.2	4.6	86	136	1.1
103	900V DC	630	40	2.03	6.1	56	2.4	4.6	86	140	1.15
104	900V DC	650	45	3.94	11.8	70	1.5	4.4	86	155	1.25
105	900V DC	750	55	3.96	11.9	70	1.6	4.3	86	174	1.3
106	900V DC	1100	55	5.81	17.4	70	1.3	3.0	86	252	1.8
107	900V DC	500	45	2.62	7.9	67	1.4	4.7	106	95	1.2
108	900V DC	700	50	2.70	8.1	67	1.6	4.1	106	120	1.47
109	900V DC	800	55	2.66	8.0	66	1.8	3.9	106	136	1.65
110	900V DC	850	55	2.70	8.1	66	1.8	3.8	106	140	1.68
111	900V DC	900	40	5.40	16.2	70	1.1	3.5	106	155	1.98
112	900V DC	1000	45	5.23	15.7	70	1.1	3.2	106	174	2.28
113	900V DC	720	45	3.80	11.4	80	0.9	5.4	116	95	1.2
114	900V DC	980	50	3.81	11.4	80	1.2	5	116	120	1.5
115	900V DC	1200	55	3.86	11.6	80	1.4	4.9	116	140	1.75
116	900V DC	1200	40	7.28	21.8	100	0.9	3.6	116	158	2
117	900V DC	1500	45	7.92	23.8	100	1.1	3.4	116	174	2.2
118	900V DC	1800	50	10.91	32.7	100	0.8	2.7	116	230	2.8
119	900V DC	3200	60	14.78	44.3	100	0.8	2	136	295	4.9
120	1000V DC	220	45	1.46	4.4	53	2.2	5.6	76	95	0.6
121	1000V DC	300	50	1.46	4.4	51	2.9	4.7	76	120	0.7
122	1000V DC	360	55	1.45	4.4	48	3.3	4.6	76	140	0.75
123	1000V DC	360	40	2.74	8.2	65	1.9	4.3	76	155	0.9
124	1000V DC	420	45	2.78	8.3	65	2	4.2	76	174	1
125	1000V DC	290	45	1.92	5.8	62	1.8	5.1	86	95	0.72
126	1000V DC	400	50	1.95	5.9	57	2.3	4.7	86	120	1
127	1000V DC	470	55	1.98	5.9	59	2.2	4.6	86	136	1.1
128	1000V DC	480	55	1.93	5.8	54	2.6	4.4	86	140	1.15
129	1000V DC	500	40	3.80	11.4	70	1.6	4.3	86	155	1.25
130	1000V DC	560	45	3.71	11.1	69	1.7	3.71	86	174	1.3
131	1000V DC	900	55	5.96	17.9	70	1.3	5.96	86	252	1.8
132	1000V DC	380	45	2.49	7.5	65	1.5	4.7	106	95	1.18
133	1000V DC	500	50	2.41	7.2	64	1.8	4.1	106	120	1.47
134	1000V DC	600	55	2.50	7.5	63	1.9	3.9	106	136	1.63
135	1000V DC	650	55	2.59	7.8	64	1.9	3.8	106	140	1.66
136	1000V DC	650	40	4.89	14.7	70	1.1	3.5	106	155	1.97
137	1000V DC	780	45	5.11	15.3	70	1.1	3.2	106	174	2.24
138	1000V DC	540	45	3.57	10.7	80	1	5.4	116	95	1.2
139	1000V DC	740	50	3.61	10.8	70	1.4	5	116	120	1.5
140	1000V DC	900	55	3.62	10.9	69	1.5	4.9	116	140	1.75
141	1000V DC	900	40	6.84	20.5	100	0.95	3.6	116	158	2
142	1000V DC	1100	45	7.28	21.8	92	1.2	3.4	116	174	2.2
143	1000V DC	1400	50	10.63	31.9	100	0.9	2.7	116	230	2.8
144	1000V DC	2500	60	14.47	43.4	100	0.9	2	136	295	4.9
145	1100V DC	130	40	1.40	5.6	50	4.5	1.8	76	75	0.5
146	1100V DC	180	45	1.40	4.2	52	2.3	5.6	76	95	0.6
147	1100V DC	250	50	1.43	4.3	50	3	4.7	76	120	0.7
148	1100V DC	300	55	1.42	4.3	47	3.5	4.6	76	140	0.75
149	1100V DC	310	40	2.77	8.3	65	1.9	4.3	76	155	0.9
150	1100V DC	360	45	2.80	8.4	65	2	4.2	76	174	1
151	1100V DC	240	45	1.87	5.6	60	1.9	5.1	86	95	0.72
152	1100V DC	330	50	1.89	5.7	56	2.4	4.7	86	120	1
153	1100V DC	420	55	2.08	6.2	58	2.3	4.6	86	136	1.1
154	1100V DC	420	40	3.75	11.3	63	1.7	4.4	86	155	1.25
155	1100V DC	500	45	3.73	11.2	67	1.8	4.3	86	174	1.3
156	1100V DC	750	55	5.84	17.5	70	1.3	3.0	86	252	1.8
157	1100V DC	350	45	2.50	7.5	65	1.5	4.7	106	95	1.19
158	1100V DC	450	50	2.50	7.5	63	1.8	4.1	106	120	1.49
159	1100V DC	520	55	2.50	7.5	62	2	3.9	106	136	1.67
160	1100V DC	550	55	2.52	7.6	62	2.1	3.8	106	140	1.71
161	1100V DC	580	40	5.02	15.1	70	1.1	3.5	106	155	2
162	1100V DC	650	45	4.90	14.7	70	1.2	3.2	106	174	2.3
163	1100V DC	450	45	3.50	10.5	80	1	5.4	116	95	1.2
164	1100V DC	620	50	3.55	10.7	70	1.4	5.0	116	120	1.5
165	1100V DC	750	55	3.55	10.7	66	1.6	4.9	116	140	1.75
166	1100V DC	780	40	6.96	20.9	100	0.9	3.6	116	158	2
167	1100V DC	920	45	7.15	21.5	96	1.1	3.4	116	174	2.2
168	1100V DC	1200	50	10.71	32.1	100	0.9	2.7	116	230	2.8
169	1100V DC	2200	60	14.96	44.9	100	0.9	2.0	136	295	4.9
170	1200V DC	140	45	1.33	4.0	48	2.7	5.6	76	95	0.6
171	1200V DC	200	50	1.40	4.2	47	3.4	4.7	76	120	0.7
172	1200V DC	240	55	1.38	4.1	44	3.9	4.6	76	140	0.75
173	1200V DC	240	40	2.63	7.9	64	2	4.3	76	155	0.9
174	1200V DC	280	45	2.67	8.0	63	2.1	4.2	76	174	1
175	1200V DC	190	45	1.81	5.4	57	2.1	5.1	86	95	0.72
176	1200V DC	260	50	1.81	5.4	53	2.7	4.7	86	120	1
177	1200V DC	320	55	1.93	5.8	55	2.5	4.6	86	136	1.1
178	1200V DC	330	55	1.9	5.7	50	3	4.6	86	140	1.15
179	1200V DC	330	40	3.61	10.8	66	1.8	4.4	86	155	1.25
180	1200V DC	380	45	3.61	10.8	65	1.9	4.3	86	174	1.3
181	1200V DC	580	55	5.52	16.6	70	1.5	3	86	252	1.8
182	1200V DC	250	45	2.32	7.0	61	1.7	4.7	106	95	1.19
183	1200V DC	350	50	2.39	7.2	61	2	4.1	106	120	1.45
184	1200V DC	400	55	2.36	7.1	59	2.2	3.9	106	136	1.63
185	1200V DC	420	55	2.37	7.1	59	2.2	3.8	106	140	1.67
186	1200V DC	450	40	4.79	14.4	70	1.2	3.5	106	155	1.96
187	1200V DC	500	45	4.64	13.9	70	1.2	3.2	106	174	2.26
188	1200V DC	360	45	3.42	10.3	76	1.1	5.4	116	95	1.2
189	1200V DC	500	50	3.49	10.5	66	1.6	5	116	120	1.5
190	1200V DC	600	55	3.45	10.4	63	1.8	4.9	116	140	1.75
191	1200V DC	620	40	6.78	20.3	98	1	3.6	116	158	2
192	1200V DC	720	45	6.74	20.2	92	1.2	3.4	116	174	2.2
193	1200V DC	950	50	10.21	30.6	100	0.9	2.7	116	230	2.8
194	1200V DC	1700	60	13.92	41.8	100	0.9	2	136	295	4.9
195	1300V DC	120	45	1.31	3.9	46	2.9	5.6	76	95	0.6
196	1300V DC	170	50	1.36	4.1	45	3.7	4.7	76	120	0.7
197	1300V DC	210	55	1.39	4.2	43	4.1	4.6	76	140	0.75
198	1300V DC	210	40	2.64	7.9	62	2.1	4.3	76	155	0.9
199	1300V DC	240	45	2.62	7.9	60	2.3	4.2	76	174	1
200	1300V DC	170	45	1.86	5.6	56	2.2	5.1	86	95	0.72
201	1300V DC	230	50	1.84	5.5	52	2.8	4.7	86	120	1
202	1300V DC	270	55	1.86	5.6	52	2.8	4.6	86	136	1.1
203	1300V DC	270	55	1.78	5.3	48	3.3	4.6	86	140	1.15
204	1300V DC	280	40	3.51	10.5	66	1.8	4.4	86	155	1.25
205	1300V DC	320	45	3.49	10.5	65	1.9	4.3	86	174	1.3
206	1300V DC	520	55	5.67	17.0	70	1.5	3.0	86	252	1.8
207	1300V DC	210	45	2.27	6.8	60	1.8	4.7	106	95	1.19
208	1300V DC	280	50	2.23	6.7	58	2.1	4.1	106	120	1.47
209	1300V DC	330	55	2.27	6.8	57	2.3	3.9	106	136	1.64
210	1300V DC	360	55	2.37	7.1	58	2.3	3.8	106	140	1.67
211	1300V DC	380	40	4.72	14.2	70	1.2	3.5	106	155	1.96
212	1300V DC	420	45	4.54	13.6	70	1.3	3.2	106	174	2.26
213	1300V DC	320	45	3.49	10.5	73	1.2	5.4	116	95	1.2
214	1300V DC	430	50	3.44	10.3	66	1.6	5	116	120	1.5
215	1300V DC	520	55	3.43	10.3	63	1.8	4.9	116	140	1.75
216	1300V DC	540	40	6.77	20.3	98	1	3.6	116	158	2
217	1300V DC	630	45	6.76	20.3	92	1.2	3.4	116	174	2.2
218	1300V DC	820	50	10.10	30.3	100	0.9	2.7	116	230	2.8
219	1300V DC	900	70	6시 30분	18.9	100	1.6	1.3	136	180	3.7
220	1300V DC	1200	80	8시 40분	25.2	105	1.5	1.2	136	230	4.2
221	1300V DC	1500	60	14.08	42.2	100	1	2	136	295	4.9
222	1400V DC	100	45	1.26	3.8	45	3.1	5.6	76	95	0.6
223	1400V DC	140	50	1.29	3.9	43	4	4.7	76	120	0.7
224	1400V DC	170	55	1.29	3.9	41	4.6	4.6	76	140	0.75
225	1400V DC	170	40	2.46	7.4	59	2.3	4.3	76	155	0.9
226	1400V DC	200	45	2.52	7.6	59	2.4	4.2	76	174	1
227	1400V DC	140	45	1.76	5.3	53	2.4	5.1	86	95	0.72
228	1400V DC	190	50	1.75	5.3	49	3.1	4.7	86	120	1
229	1400V DC	230	55	1.80	5.4	51	2.9	4.6	86	136	1.1
230	1400V DC	240	40	3.47	10.4	65	1.9	4.4	86	155	1.25
231	1400V DC	270	45	3.40	10.2	62	2.1	4.3	86	174	1.3
232	1400V DC	420	55	5.21	15.6	70	1.5	3	86	252	1.8
233	1400V DC	180	45	2.24	6.7	59	1.8	4.7	106	95	1.19
234	1400V DC	250	50	2.30	6.9	58	2.2	4.1	106	120	1.45
235	1400V DC	290	55	2.30	6.9	57	2.4	3.9	106	136	1.63
236	1400V DC	320	40	4.58	13.7	70	1.2	3.5	106	155	1.96
237	1400V DC	360	45	4.49	13.5	70	1.3	3.2	106	174	2.26
238	1400V DC	260	45	3.22	9.7	70	1.3	5.4	116	95	1.2
239	1400V DC	360	50	3.28	9.8	62	1.8	5	116	120	1.5
240	1400V DC	450	55	3.39	10.2	59	2	4.9	116	140	1.75
241	1400V DC	460	40	6.54	19.6	94	1.1	3.6	116	158	2
242	1400V DC	540	45	6.69	20.1	79	1.3	3.4	116	174	2.2
243	1400V DC	700	50	9.95	29.9	94	0.9	2.7	116	230	2.8
244	1400V DC	1300	60	14.08	42.2	100	1.05	2	136	295	4.9
245	1500V DC	90	45	1.22	3.7	45	3.3	5.6	76	95	0.6
246	1500V DC	120	50	1.20	3.6	43	4.4	4.7	76	120	0.7
247	1500V DC	150	55	1.23	3.7	41	4.9	4.6	76	140	0.75
248	1500V DC	150	40	2.34	7.0	59	2.4	4.3	76	155	0.9
249	1500V DC	170	45	2.31	6.9	59	2.5	4.2	76	174	1
250	1500V DC	120	45	1.63	4.9	53	2.6	5.1	86	95	0.72
251	1500V DC	170	50	1.69	5.1	49	3.3	4.7	86	120	1
252	1500V DC	200	55	1.72	5.2	51	3	4.6	86	136	1.1
253	1500V DC	210	40	3.28	9.8	65	2	4.4	86	155	1.25
254	1500V DC	240	45	3.26	9.8	62	2.1	4.3	86	174	1.3
255	1500V DC	380	55	5.08	15.2	70	1.5	3	86	252	1.8
256	1500V DC	160	45	2.15	6.5	59	1.9	4.7	106	95	1.18
257	1500V DC	210	50	2.08	6.2	58	2.3	4.1	106	120	1.46
258	1500V DC	250	55	2.14	6.4	57	2.5	3.9	106	136	1.63
259	1500V DC	280	40	4.32	13.0	70	1.3	3.5	106	155	1.96
260	1500V DC	320	45	4.30	12.9	70	1.3	3.2	106	174	2.24
261	1500V DC	230	45	3.12	9.4	70	1.4	5.4	116	95	1.2
262	1500V DC	320	50	3.18	9.5	62	1.9	5	116	120	1.5
263	1500V DC	390	55	3.20	9.6	59	2.1	4.9	116	140	1.75
264	1500V DC	420	40	6.55	19.7	94	1.1	3.6	116	158	2
265	1500V DC	470	45	6.28	18.8	79	1.3	3.4	116	174	2.2
266	1500V DC	600	50	9.20	27.6	94	1	2.7	116	230	2.8
267	1500V DC	1100	60	12.85	38.6	100	1.1	2	136	295	4.9
268	1800V DC	120	55	1.80	5.4	60	2.5	2.2	86	130	1.1
269	1800V DC	180	60	2.70	8.1	65	2	2.4	86	180	1.5
270	1800V DC	260	60	3.12	9.4	60	3	1.9	86	230	1.8
271	1800V DC	230	60	2.76	8.3	80	2	1.6	116	130	1.6
272	1800V DC	360	65	3.60	10.8	80	3.2	1.0	116	180	2.4
273	1800V DC	500	70	5.00	15.0	75	3	1.2	116	230	3
274	1800V DC	510	70	3.57	10.7	100	2	1.0	136	180	3.7
275	1800V DC	680	70	4.76	14.3	95	2	1.1	136	230	4.2
276	2000V DC	110	65	1.83	5.5	42	3.5	4.5	86	140	1.05
277	2000V DC	180	60	3.66	11.0	69	1.8	3.2	86	225	1.65
278	2000V DC	180	60	3.66	11.0	61	2.1	3.5	116	120	1.6
279	2000V DC	220	65	3.66	11.0	60	2.3	3.3	116	140	1.85
280	2000V DC	260	55	7.36	22.1	93	1.1	2.9	116	174	2.3
281	2000V DC	360	60	7.33	22.0	93	1.3	2.4	116	225	2.85
282	2000V DC	250	60	5.09	15.3	67	1.8	2.9	136	120	2.15
283	2000V DC	310	65	5.15	15.5	66	2	2.7	136	140	2.45
284	2000V DC	360	55	10.20	30.6	99	1	2.4	136	175	3.15
285	2000V DC	500	60	10.10	30.3	98	1.2	2.1	136	225	3.9
286	2000V DC	610	60	10.10	30.3	98	1.3	1.9	136	265	4.5
287	2200V DC	90	65	1.79	5.4	41	3.7	4.5	86	140	1.05
288	2200V DC	150	60	3.67	11.0	68	1.9	3.2	86	225	1.65
289	2200V DC	140	60	3.42	10.3	59	2.2	3.6	116	120	1.6
290	2200V DC	170	65	3.39	10.2	58	2.5	3.3	116	140	1.85
291	2200V DC	210	55	7.15	21.5	91	1.1	2.9	116	174	2.3
292	2200V DC	290	60	7.10	21.3	91	1.4	2.4	116	225	2.9
293	2200V DC	200	60	4.89	14.7	66	1.9	2.9	136	120	2.15
294	2200V DC	250	65	4.99	15.0	65	2.1	2.7	136	140	2.45
295	2200V DC	290	55	9.87	29.6	97	1	2.4	136	175	3.15
296	2200V DC	400	60	9.79	29.4	96	1.2	2.1	136	225	3.9
297	2200V DC	500	60	9.99	30.0	97	1.4	1.9	136	265	4.5
298	2400V DC	75	65	1.77	5.3	40	3.9	4.5	86	140	1.05
299	2400V DC	120	60	3.47	10.4	65	2	3.2	86	225	1.65
300	2400V DC	120	60	3.47	10.4	58	2.3	3.6	116	120	1.6
301	2400V DC	140	65	3.31	9.9	56	2.6	3.3	116	140	1.85
302	2400V DC	170	55	6.84	20.5	89	1.2	2.9	116	179	2.3
303	2400V DC	240	60	6.94	20.8	89	1.4	2.5	116	230	2.85
304	2400V DC	160	60	4.63	13.9	63	2	3.0	136	120	2.2
305	2400V DC	200	65	4.72	14.2	63	2.2	2.8	136	140	2.5
306	2400V DC	240	55	9.66	29.0	95	1.1	2.5	136	175	3.15
307	2400V DC	330	60	9.55	28.7	94	1.3	2.1	136	225	3.9
308	2400V DC	410	60	9.69	29.1	95	1.4	1.9	136	265	4.5
309	2600VDC	63	65	1.73	5.2	43	4.1	4.5	86	140	1.05
310	2600VDC	100	60	3.37	10.1	63	2.1	3.2	86	225	1.65
311	2600VDC	100	60	3.37	10.1	57	2.4	3.6	116	120	1.6
312	2600VDC	120	65	3.31	9.9	55	2.7	3.3	116	140	1.85
313	2600VDC	140	55	6.57	19.7	87	1.2	2.9	116	174	2.3
314	2600VDC	200	60	6.75	20.3	87	1.5	2.5	116	225	2.85
315	2600VDC	140	60	4.73	14.2	63	2	3.0	136	120	2.15
316	2600VDC	170	65	4.69	14.1	62	2.3	2.8	136	140	2.45
317	2600VDC	200	55	9.39	28.2	94	1.1	2.5	136	175	3.15
318	2600VDC	280	60	9.59	28.8	93	1.3	2.1	136	225	3.9
319	2600VDC	340	60	9.38	28.1	92	1.5	1.9	136	265	4.5
320	2800VDC	54	65	1.71	5.1	37	4.3	4.5	86	140	1.05
321	2800VDC	88	60	3.43	10.3	62	2.2	3.2	86	225	1.65
322	2800VDC	86	60	3.35	10.1	56	2.5	3.6	116	120	1.6
323	2800VDC	100	65	3.18	9.5	53	2.9	3.4	116	140	1.85
324	2800VDC	120	55	6.50	19.5	85	1.3	2.9	116	174	2.3
325	2800VDC	170	60	6.62	19.9	85	1.5	2.5	116	225	2.85
326	2800VDC	120	60	4.68	14.0	62	2.1	3.0	136	120	2.15
327	2800VDC	140	65	4.45	13.4	59	2.4	2.8	136	140	2.5
328	2800VDC	170	55	9.21	27.6	92	1.1	2.5	136	175	3.15
329	2800VDC	240	60	9.35	28.1	92	1.3	2.1	136	225	3.9
330	2800VDC	290	60	9.23	27.7	91	1.5	1.9	136	265	4.5
331	3000VDC	46	4.6	1.57	4.7	36	4.6	4.6	86	140	1.05
332	3000VDC	75	2.3	3.15	9.5	61	2.3	3.2	86	225	1.65
333	3000VDC	74	2.6	3.11	9.3	54	2.6	3.6	116	120	1.6
334	3000VDC	90	2.9	3.09	9.3	53	2.9	3.3	116	140	1.8
335	3000VDC	100	1.3	5.84	17.5	83	1.3	3.0	116	174	2.36
336	3000VDC	140	1.6	5.88	17.6	82	1.6	2.5	116	225	2.9
337	3000VDC	100	2.2	4.20	12.6	60	2.2	3.0	136	120	2.15
338	3000VDC	120	2.5	4.12	12.4	58	2.5	2.8	136	140	2.6
339	3000VDC	140	1.2	8.18	24.5	89	1.2	2.5	136	175	3.16
340	3000VDC	200	1.4	8시 40분	25.2	89	1.4	2.2	136	225	3.9
341	3000VDC	250	1.6	8.58	25.7	89	1.6	1.9	136	265	4.5
342	3200VDC	40	65	1.47	4.4	35	4.9	4.6	86	140	1.05
343	3200VDC	65	60	2.93	8.8	59	2.4	3.2	86	225	1.65
344	3200VDC	64	60	2.88	8.6	53	2.7	3.6	116	120	1.6
345	3200VDC	78	65	2.87	8.6	52	3.1	3.4	116	140	1.8
346	3200VDC	92	55	5.76	17.3	83	1.3	3.0	116	174	2.3
347	3200VDC	120	60	5.41	16.2	80	1.7	2.5	116	225	2.9
348	3200VDC	90	60	4.05	12.2	59	2.2	3.0	136	120	2.15
349	3200VDC	110	65	4.05	12.2	58	2.5	2.8	136	140	2.45
350	3200VDC	120	55	7.52	22.6	87	1.2	2.6	136	175	3.22
351	3200VDC	180	60	8.11	24.3	89	1.4	2.2	136	225	3.86
352	3200VDC	220	60	8.10	24.3	88	1.6	1.9	136	265	4.45
353	3600VDC	28	65	1.65	5.0	38	4.0	4.6	86	140	1.1
354	3600VDC	45	60	3.29	9.9	64.0	2.0	3.3	86	225	1.7
355	3600VDC	44	60	3.22	9.7	57.0	2.3	3.7	116	120	1.65
356	3600VDC	54	65	3.19	9.6	55.0	2.7	3.4	116	140	1.9
357	3600VDC	88	60	6.44	19.3	87.0	1.4	2.5	116	225	3.0
358	3600VDC	110	60	6.51	19.5	85.0	1.6	2.3	116	265	3.45
359	3600VDC	61	60	4.46	13.4	63.0	2.0	3.1	136	120	2.25
360	3600VDC	75	65	4.45	13.4	61.0	2.3	2.8	136	140	2.55
361	3600VDC	120	60	8.78	26.3	92.0	1.3	2.2	136	225	4.05
362	3600VDC	150	60	8.88	26.6	92.0	1.5	2.0	136	265	4.7
363	4000VDC	24	65	1.65	5.0	37.0	4.2	4.6	86	140	1.1
364	4000VDC	38	60	3.23	9.7	62.0	2.1	3.3	86	225	1.7
365	4000VDC	37	60	3.14	9.4	55.0	2.4	3.7	116	120	1.65
366	4000VDC	46	65	3.16	9.5	54.0	2.8	3.5	116	140	1.9
367	4000VDC	74	60	6.29	18.9	85.0	1.5	2.5	116	225	3.0
368	4000VDC	92	60	6.33	19.0	83.0	1.7	2.3	116	265	3.45
369	4000VDC	52	60	4.42	13.3	62.0	2.1	3.0	136	120	2.25
370	4000VDC	65	65	4.50	13.5	60.0	2.3	2.8	136	140	2.55
371	4000VDC	100	60	8.50	25.5	90.0	1.3	2.2	136	225	4.05
372	4000VDC	130	60	8.95	26.9	91.0	1.5	2.0	136	265	4.65

Leave Your Message

필름 커패시터는 높은 리플 전류를 특징으로 합니다.

애플리케이션

기준 치수

기술 데이터

기대 수명

사양서

Leave Your Message

저고도 항공기용 필름 콘덴서

맞춤형 DC 링크 필름 커패시터

고용량 DC 지원 커패시터

고온 내성 PCB 장착형 플라스틱 필름 커패시터

금속막 DC 필터 커패시터

DC 필터링 커패시터
